リング状コア規格

KDM

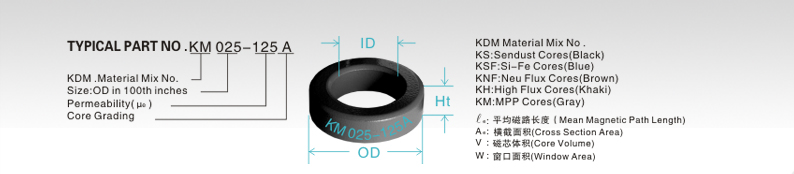

PartNo.

Before Coating (mm)After coating(mm)Ae(cm2)le(cm)V(cm3)W(cm2)Perm.[μ]

AL

(nH/N2)

Download
ODIDHTODIDHT
Max.Min.Max.Max.Min.Max.
KM025-026A6.35 2.79 2.79 6.99 2.29 3.43 0.047 1.361 0.064 0.041 2610
KM025-060A6.35 2.79 2.79 6.99 2.29 3.43 0.047 1.361 0.064 0.041 6024
KM025-125A6.35 2.79 2.79 6.99 2.29 3.43 0.047 1.361 0.064 0.041 12550
KM027-026A6.60 2.67 2.54 7.24 2.16 3.18 0.047 1.363 0.064 0.041 2611
KM027-060A6.60 2.67 2.54 7.24 2.16 3.18 0.047 1.363 0.064 0.041 6026
KM027-125A6.60 2.67 2.54 7.24 2.16 3.18 0.047 1.363 0.064 0.041 12554
KM026-026A6.60 2.67 4.78 7.24 2.16 5.54 0.092 1.363 0.125 0.038 2621
KM026-060A6.60 2.67 4.78 7.24 2.16 5.54 0.092 1.363 0.125 0.038 6050
KM026-125A6.60 2.67 4.78 7.24 2.16 5.54 0.092 1.363 0.125 0.038 125103
KM031-026A7.87 3.96 3.18 8.51 3.43 3.81 0.061 0.061 0.061 0.061 2611
KM031-060A7.87 3.96 3.18 8.51 3.43 3.81 0.061 0.061 0.061 0.061 6025
KM031-125A7.87 3.96 3.18 8.51 3.43 3.81 0.061 1.787 0.109 0.092 12552
KM039-026A9.65 4.78 3.18 10.29 4.27 3.81 0.075 2.180 0.163 0.144 2611
KM039-060A9.65 4.78 3.18 10.29 4.27 3.81 0.075 2.180 0.163 0.144 6025
KM039-125A9.65 4.78 3.18 10.29 4.27 3.81 0.075 2.180 0.163 0.144 12553
KM038-026A9.65 4.78 3.96 10.29 4.27 4.60 0.094 2.180 0.206 0.142 2614
KM038-060A9.65 4.78 3.96 10.29 4.27 4.60 0.094 2.180 0.206 0.142 6032
KM038-125A9.65 4.78 3.96 10.29 4.27 4.60 0.094 2.180 0.206 0.142 12566
KM040-026A10.20 5.08 3.96 10.80 4.57 4.60 0.100 2.380 0.238 0.164 2614
KM040-060A10.20 5.08 3.96 10.80 4.57 4.60 0.100 2.380 0.238 0.164 6032
KM040-125A10.20 5.08 3.96 10.80 4.57 4.60 0.100 2.380 0.238 0.164 12566
KM044-026A11.20 6.35 3.96 11.89 5.89 4.72 0.090 2.690 0.243 0.273 2611
KM044-060A11.20 6.35 3.96 11.89 5.89 4.72 0.090 2.690 0.243 0.273 6026
KM044-125A11.20 6.35 3.96 11.89 5.89 4.72 0.090 2.690 0.243 0.273 12553
KM050-026A12.70 7.62 4.75 13.46 6.99 5.51 0.114 3.120 0.356 0.383 2612
KM050-060A12.70 7.62 4.75 13.46 6.99 5.51 0.114 3.120 0.356 0.383 6027
KM050-125A12.70 7.62 4.75 13.46 6.99 5.51 0.114 3.120 0.356 0.383 12556
KM065-026A16.50 10.20 6.35 17.40 9.53 7.11 0.192 4.110 0.789 0.713 2615
KM065-060A16.50 10.20 6.35 17.40 9.53 7.11 0.192 4.110 0.789 0.713 6035
KM065-125A16.50 10.20 6.35 17.40 9.53 7.11 0.192 4.110 0.789 0.713 12572
KM068-026A17.30 9.65 6.35 18.03 9.02 7.11 0.232 4.140 0.960 0.638 2619
KM068-060A17.30 9.65 6.35 18.03 9.02 7.11 0.232 4.140 0.960 0.638 6043
KM068-125A17.30 9.65 6.35 18.03 9.02 7.11 0.232 4.140 0.960 0.638 12589
KM080-026A20.30 12.70 6.35 21.10 12.07 7.11 0.226 5.090 1.150 1.140 2614
KM080-060A20.30 12.70 6.35 21.10 12.07 7.11 0.226 5.090 1.150 1.140 6032
KM080-125A20.30 12.70 6.35 21.10 12.07 7.11 0.226 5.090 1.150 1.140 12568
KM090-026A22.90 14.70 7.62 23.62 13.39 8.38 0.331 5.670 1.880 1.410 2619
KM090-060A22.90 14.70 7.62 23.62 13.39 8.38 0.331 5.670 1.880 1.410 6043
KM090-125A22.90 14.70 7.62 23.62 13.39 8.38 0.331 5.670 1.880 1.410 12590
KM092-026A23.60 14.40 8.89 24.30 13.77 9.70 0.388 5.880 2.280 1.490 2622
KM092-060A23.60 14.40 8.89 24.30 13.77 9.70 0.388 5.880 2.280 1.490 6051
KM092-125A23.60 14.40 8.89 24.30 13.77 9.70 0.388 5.880 2.280 1.490 125105
KM107-026A26.90 14.70 8.64 27.70 14.10 9.45 0.497 6.352 3.155 1.560 2622
KM107-060A26.90 14.70 8.64 27.70 14.10 9.45 0.497 6.352 3.155 1.560 6059
KM107-125A26.90 14.70 8.64 27.70 14.10 9.45 0.497 6.352 3.155 1.560 125123
KM090-026A-E1422.90 15.00 14.00 23.62 13.39 15.00 0.608 5.670 3.454 1.410 2635
KM090-060A-E1422.90 15.00 14.00 23.62 13.39 15.00 0.608 5.670 3.454 1.410 6079
KM090-125A-E1422.90 15.00 14.00 23.62 13.39 15.00 0.608 5.670 3.454 1.410 125165
KM092-026A-E1423.60 15.00 14.00 24.30 13.77 15.00 0.611 5.880 3.591 1.490 2635
KM092-060A-E1423.60 15.00 14.00 24.30 13.77 15.00 0.611 5.880 3.591 1.490 6080
KM092-125A-E1423.60 15.00 14.00 24.30 13.77 15.00 0.611 5.880 3.591 1.490 125165
KM106-026A26.90 14.70 11.20 27.70 14.10 11.99 0.654 6.350 4.150 1.560 2632
KM106-060A26.90 14.70 11.20 27.70 14.10 11.99 0.654 6.350 4.150 1.560 6075
KM106-125A26.90 14.70 11.20 27.70 14.10 11.99 0.654 6.350 4.150 1.560 125157
KM092-026A-E1823.60 14.40 18.00 24.30 13.77 19.00 0.786 5.880 4.616 1.490 2645
KM092-060A-E1823.60 14.40 18.00 24.30 13.77 19.00 0.786 5.880 4.616 1.490 60103
KM092-125A-E1823.60 14.40 18.00 24.30 13.77 19.00 0.786 5.880 4.616 1.490 125213
KM106-026A-E1426.90 14.70 14.00 27.70 14.10 15.00 0.818 6.350 5.194 1.560 2640
KM106-060A-E1426.90 14.70 14.00 27.70 14.10 15.00 0.818 6.350 5.194 1.560 6094
KM106-125A-E1426.90 14.70 14.00 27.70 14.10 15.00 0.818 6.350 5.194 1.560 125196
KM106-026A-E1826.90 14.70 18.00 27.70 14.10 19.00 1.051 6.350 6.670 1.560 2651
KM106-060A-E1826.90 14.70 18.00 27.70 14.10 19.00 1.051 6.350 6.670 1.560 60120
KM106-125A-E1826.90 14.70 18.00 27.70 14.10 19.00 1.051 6.350 6.670 1.560 125252
KM131-026A33.00 19.90 8.76 33.83 19.30 9.70 0.551 8.147 4.490 2.930 2622
KM131-060A33.00 19.90 8.76 33.83 19.30 9.70 0.551 8.147 4.490 2.930 6051
KM131-125A33.00 19.90 8.76 33.83 19.30 9.70 0.551 8.147 4.490 2.930 125109
KM135-026A34.30 23.40 8.89 35.10 22.56 9.83 0.454 8.950 4.060 4.010 2616
KM135-060A34.30 23.40 8.89 35.10 22.56 9.83 0.454 8.950 4.060 4.010 6038
KM135-125A34.30 23.40 8.89 35.10 22.56 9.83 0.454 8.950 4.060 4.010 12579
KM130-026A33.00 19.90 10.70 33.83 19.30 11.61 0.672 8.150 5.480 2.930 2628
KM130-060A33.00 19.90 10.70 33.83 19.30 11.61 0.672 8.150 5.480 2.930 6061
KM130-125A33.00 19.90 10.70 33.83 19.30 11.61 0.672 8.150 5.480 2.930 125127
KM132-026A33.00 19.90 11.18 33.83 19.30 11.99 0.698 8.147 5.687 2.930 2628
KM132-060A33.00 19.90 11.18 33.83 19.30 11.99 0.698 8.147 5.687 2.930 6065
KM132-125A33.00 19.90 11.18 33.83 19.30 11.99 0.698 8.147 5.687 2.930 125135
KM141-026A35.80 22.40 10.50 36.63 21.54 11.28 0.678 8.980 6.088 3.640 2624
KM141-060A35.80 22.40 10.50 36.63 21.54 11.28 0.678 8.980 6.088 3.640 6056
KM141-125A35.80 22.40 10.50 36.63 21.54 11.28 0.678 8.980 6.088 3.640 125117
KM130-026A-E1433.00 19.90 14.00 33.83 19.30 15.00 0.879 8.150 7.170 2.930 2637
KM130-060A-E1433.00 19.90 14.00 33.83 19.30 15.00 0.879 8.150 7.170 2.930 6080
KM130-125A-E1433.00 19.90 14.00 33.83 19.30 15.00 0.879 8.150 7.170 2.930 125166
KM130-026A-E1833.00 19.90 18.00 33.83 19.30 19.00 1.130 8.150 9.219 2.930 2647
KM130-060A-E1833.00 19.90 18.00 33.83 19.30 19.00 1.130 8.150 9.219 2.930 60103
KM130-125A-E1833.00 19.90 18.00 33.83 19.30 19.00 1.130 8.150 9.219 2.930 125214
KM157-026A39.90 24.10 14.50 40.72 23.30 15.37 1.072 9.840 10.500 4.270 2635
KM157-060A39.90 24.10 14.50 40.72 23.30 15.37 1.072 9.840 10.500 4.270 6081
KM157-125A39.90 24.10 14.50 40.72 23.30 15.37 1.072 9.840 10.500 4.270 125168
KM168-026A42.90 24.20 16.26 44.00 23.30 17.16 1.475 10.216 15.741 3.644 2647
KM168-060A42.90 24.20 16.26 44.00 23.30 17.16 1.475 10.216 15.741 3.644 60108
KM168-125A42.90 24.20 16.26 44.00 23.30 17.16 1.475 10.216 15.741 3.644 125224
KM158-026A40.13 22.08 17.00 40.94 21.27 17.89 1.537 9.510 15.043 3.551 2653
KM158-060A40.13 22.08 17.00 40.94 21.27 17.89 1.537 9.510 15.043 3.551 60122
KM158-125A40.13 22.08 17.00 40.94 21.27 17.89 1.537 9.510 15.043 3.551 125254
KM184-026A46.70 24.10 18.00 47.63 23.32 18.92 1.990 10.740 21.300 4.270 2659
KM184-060A46.70 24.10 18.00 47.63 23.32 18.92 1.990 10.740 21.300 4.270 60135
KM184-125A46.70 24.10 18.00 47.63 23.32 18.92 1.990 10.740 21.300 4.270 125281
KM185-026A46.70 28.70 15.20 47.63 27.89 16.13 1.340 11.630 15.530 6.110 2637
KM185-060A46.70 28.70 15.20 47.63 27.89 16.13 1.340 11.630 15.530 6.110 6086
KM185-125A46.70 28.70 15.20 47.63 27.89 16.13 1.340 11.630 15.530 6.110 125178
KM200-026A50.80 31.80 13.50 51.69 30.94 14.35 1.251 12.730 15.930 7.500 2632
KM200-060A50.80 31.80 13.50 51.69 30.94 14.35 1.251 12.730 15.930 7.500 6073
KM200-125A50.80 31.80 13.50 51.69 30.94 14.35 1.251 12.730 15.930 7.500 125152
KM226-026A57.20 26.40 15.20 58.00 25.60 16.10 2.290 12.500 28.600 5.140 2660
KM226-060A57.20 26.40 15.20 58.00 25.60 16.10 2.290 12.500 28.600 5.140 60138
KM226-125A57.20 26.40 15.20 58.00 25.60 16.10 2.290 12.500 28.600 5.140 125287
KM225-026A57.20 35.60 14.00 58.00 34.70 14.86 1.444 14.300 20.650 9.480 2633
KM225-060A57.20 35.60 14.00 58.00 34.70 14.86 1.444 14.300 20.650 9.480 6075
KM225-125A57.20 35.60 14.00 58.00 34.70 14.86 1.444 14.300 20.650 9.480 125156
KM250-026A-E1862.00 32.60 18.00 63.10 31.37 19.27 2.646 14.370 38.023 7.730 2660
KM250-060A-E1862.00 32.60 18.00 63.10 31.37 19.27 2.646 14.370 38.023 7.730 60138
KM250-125A-E1862.00 32.60 18.00 63.10 31.37 19.27 2.646 14.370 38.023 7.730 125288
KM250-026A-E2062.00 32.60 20.00 63.10 31.37 21.27 2.940 14.370 42.248 7.730 2666
KM250-060A-E2062.00 32.60 20.00 63.10 31.37 21.27 2.940 14.370 42.248 7.730 60154
KM250-125A-E2062.00 32.60 20.00 63.10 31.37 21.27 2.940 14.370 42.248 7.730 125320
KM250-026A62.00 32.60 25.00 63.10 31.37 26.27 3.675 14.370 52.810 7.730 2683
KM250-060A62.00 32.60 25.00 63.10 31.37 26.27 3.675 14.370 52.810 7.730 60192
KM250-125A62.00 32.60 25.00 63.10 31.37 26.27 3.675 14.370 52.810 7.730 125400
KM268-026A68.00 36.00 20.00 69.40 34.70 21.40 3.104 16.330 50.690 9.620 2662
KM268-060A68.00 36.00 20.00 69.40 34.70 21.40 3.104 16.330 50.690 9.620 60143
KM268-125A68.00 36.00 20.00 69.40 34.70 21.40 3.104 16.330 50.690 9.620 125300
KM300-026A77.80 49.20 12.70 78.90 48.20 13.84 1.770 20.000 34.700 17.990 2630
KM300-060A77.80 49.20 12.70 78.90 48.20 13.84 1.770 20.000 34.700 17.990 6068
KM300-125A77.80 49.20 12.70 78.90 48.20 13.84 1.770 20.000 34.700 17.990 125142
KM301-026A77.80 49.20 15.90 78.90 48.20 17.02 2.270 19.950 45.300 17.990 2637
KM301-060A77.80 49.20 15.90 78.90 48.20 17.02 2.270 19.950 45.300 17.990 6085
KM301-125A77.80 49.20 15.90 78.90 48.20 17.02 2.270 19.950 45.300 17.990 125178
KM290-026A74.10 45.30 35.00 75.20 44.07 36.27 5.040 18.380 92.640 15.250 2689
KM290-060A74.10 45.30 35.00 75.20 44.07 36.27 5.040 18.380 92.640 15.250 60206
KM290-125A74.10 45.30 35.00 75.20 44.07 36.27 5.040 18.380 92.640 15.250 125429
KM401-026A101.60 57.15 13.59 103.12 55.75 14.86 2.972 24.271 72.122 24.413 2640
KM401-060A101.60 57.15 13.59 103.12 55.75 14.86 2.972 24.271 72.122 24.413 6092
KM401-125A101.60 57.15 13.59 103.12 55.75 14.86 2.972 24.271 72.122 24.413 125192
KM400-026A101.60 57.15 16.51 103.12 55.75 17.78 3.523 24.271 85.495 24.413 2648
KM400-060A101.60 57.15 16.51 103.12 55.75 17.78 3.523 24.271 85.495 24.413 60112
KM400-125A101.60 57.15 16.51 103.12 55.75 17.78 3.523 24.271 85.495 24.413 125232
KM520-026A132.54 78.59 20.32 133.96 77.04 21.72 5.347 32.428 173.400 46.612 2654
KM520-060A132.54 78.59 20.32 133.96 77.04 21.72 5.347 32.428 173.400 46.612 60124
KM520-125A132.54 78.59 20.32 133.96 77.04 21.72 5.347 32.428 173.400 46.612 125259
KM521-026A132.54 78.59 25.40 133.96 77.04 26.80 6.710 32.429 217.580 46.612 2668
KM521-060A132.54 78.59 25.40 133.96 77.04 26.80 6.710 32.429 217.580 46.612 60156
KM521-125A132.54 78.59 25.40 133.96 77.04 26.80 6.710 32.429 217.580 46.612 125325
KM650-026A-E25.4165.00 88.90 25.40 167.20 86.90 26.80 9.460 38.650 365.630 59.310 2680
KM650-060A-E25.4165.00 88.90 25.40 167.20 86.90 26.80 9.460 38.650 365.630 59.310 60184
